银行作为国家要害部门，是国家经济建设的中枢，也是消防重点单位。 消防工作是银行安全保卫工作。与其他单位相比银行消防工作要做的好些，可以说杜绝了绝大部分人为原因引发的火灾。但电气火灾隐患被华丽的装修掩盖，被大多数人忽略。
2019年1至12月全国火灾事故大数据：共接报火灾23.3万起，亡1335人，伤837人，直接财产损失36.12亿元。电气火灾占52%。
2018年12月30日，怀宁农村商业银行石镜支行 事故原因：银行顶灯线路老化 火灾损失：火势发展较快，在场工作人员无法扑救，银行一层的大厅和柜台里的物品全部被烧毁。 烧毁的大厅需重新装修，影响正常营业。
2018年11月3日，重庆涪陵兴华中路某银行支行 事故原因：银行内机房电池老化失火引发 火灾损失：大量浓烟从银行内冒出，群众紧急疏散，机房设备损坏，数据损失有待评估。虽然火灾没有 烧毁现金和凭证，却给国家财产造成了较大损失。
2018年4月24日，中国农业发展银行咸阳支行 事故原因：银行线路老化 火灾损失：办公室桌子、沙发和柜子被烧坏，当日停止营业
2017年11月24日，储蓄银行岳阳市分行 事故原因：营业部顶灯电器线路老化引起浓烟及小范围明火 火灾损失：部分设施烧坏熏黑，影响正常营业
针对营业网点五大用电类型监测的设备实现分时分区用电的个性化配置和监测
基于各类型负载回路加装的智能终端，通过平台，根据银行对各类设备的运行时间的要求，在平台上设置对应的时间节点以及报警类型。从而起到对设备的个性化监测与报警。避免正常断电引起的报警。

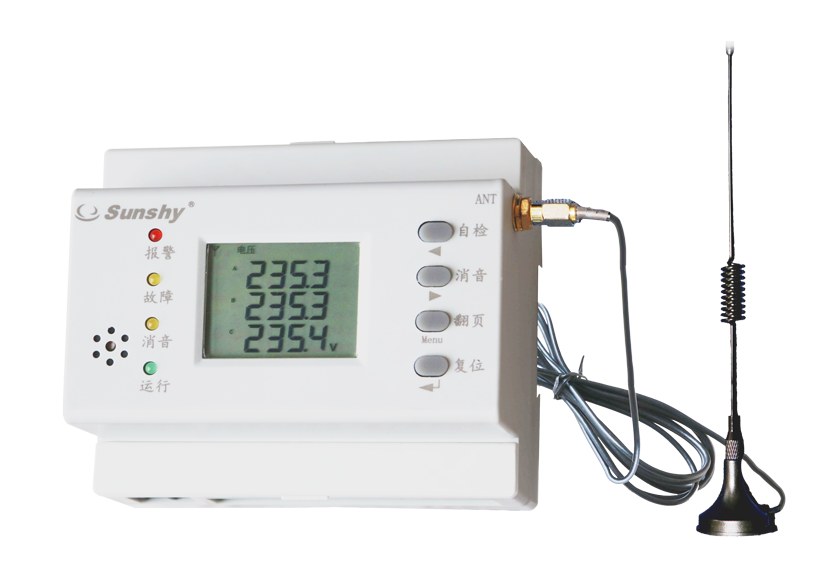

“三相出线回路” 开关下端加装智慧用电监测装置（SDF300），独立监测所接负载的用电回路中是否存在漏电、温度偏高的线路危险，同时实时监测电流、电压、功率、频率、谐波和功率因素等电参量，计量电能，并实时监控设备是否存在过载、欠压、过压等故障，可根据设备运行情况远程通过手机或PC端联动智能开关进行用电回路的分断控制。

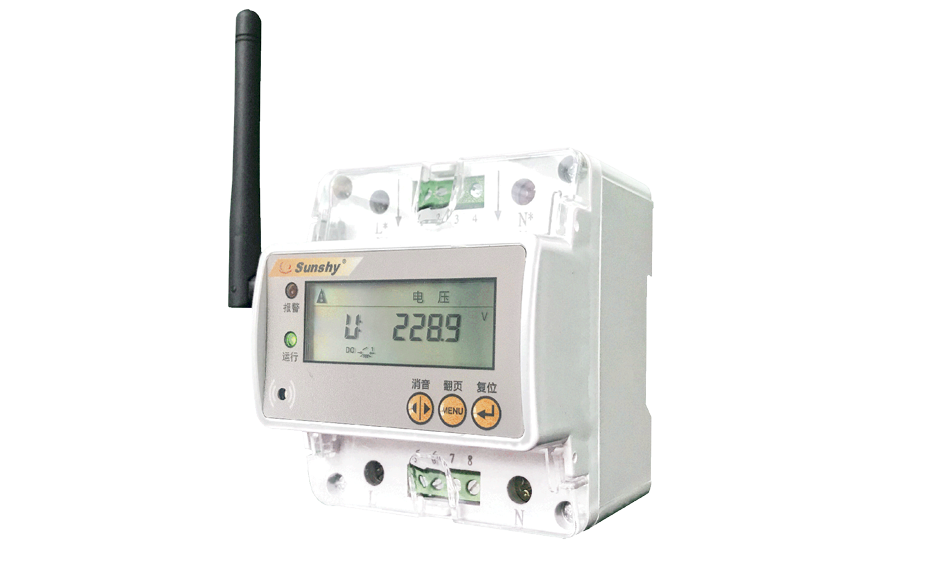

“单相出线回路”开关下端加装故障电弧探测器（SDF400），实时监测用电回路中因环境、安装使用不规范等因素造成的故障电弧、漏电、超温等电气安全参数，并通过对回路的电流、电压、负载的监控，时刻监控线路的过载情况。可根据设备运行情况远程通过手机或PC端联动智能开关进行用电回路的分断控制。

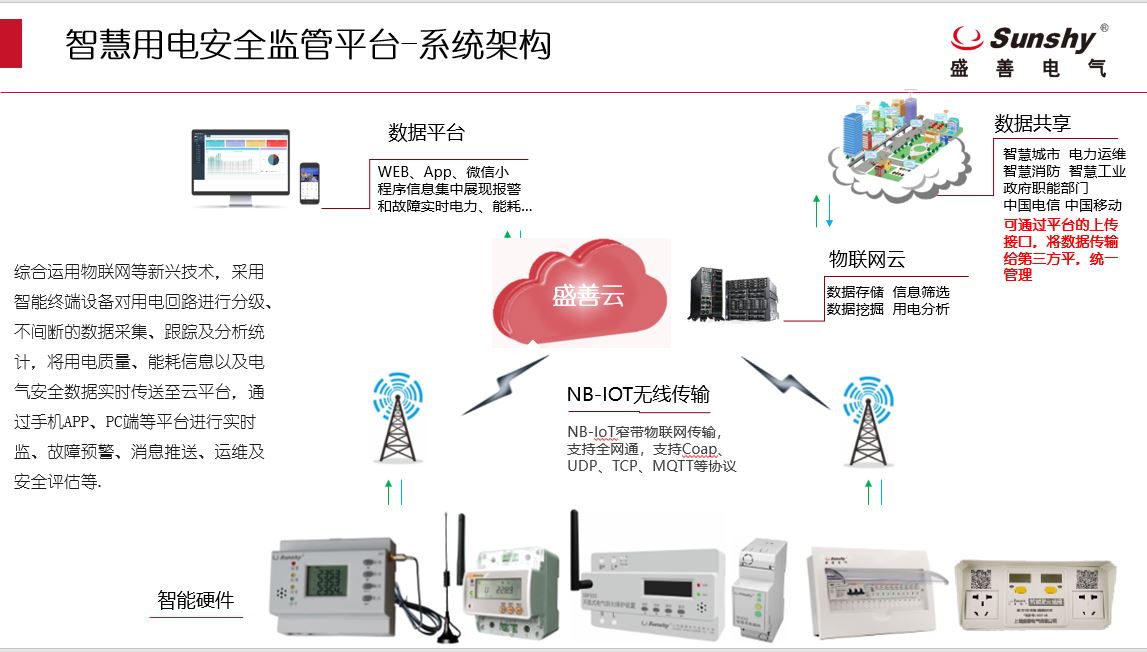

以上终端设备的数据经设备内置的无线模块直接上传至云平台，加强各类配电箱以及负载用电回路电气火灾参数的监控。及时发现因线路或设施老化、接触不良等产生故障电弧、漏电从而导致的火灾，迅速定位，及时处置火灾风险。实现电力数据/安全运行数据实时远程监控分析，实现云平台统一集中管理。
| IEC870（1—4） | 《远动设备及系统》 |
| GB/T 12505 GB/T 9386- 1988 GB/T 14394-1993 GB/T 12504-1990 GB/T50314-2000 GB50051-95 GB50054-95 GB14287.1-2014 GB14287.2-2014 GB14287.3-2014 GB14287.4-2014 GB/T26875.1-2011 | 《计算机软件配置管理计划规范》 《计算机软件测试文件编制规范》 《计算机软件可靠性和可维护性》 《计算机软件质量保证计划规范》 《智能建筑设计标准》 《供配电系统设计规范》 《低压配电设计规范》 《电气火灾监控系统》 《剩余电流式电气火灾监控探测器》 《测温式电气火灾监控探测器》 《故障电弧探测器》 《用户信息传输装置》 |
| DL/T 634-1997 DL/T 13729-92 DL 5003-91 | 《基本远动任务配套标准》 《远动终端通用技术条件》 《电力系统调度自动化设计技术规程》 |

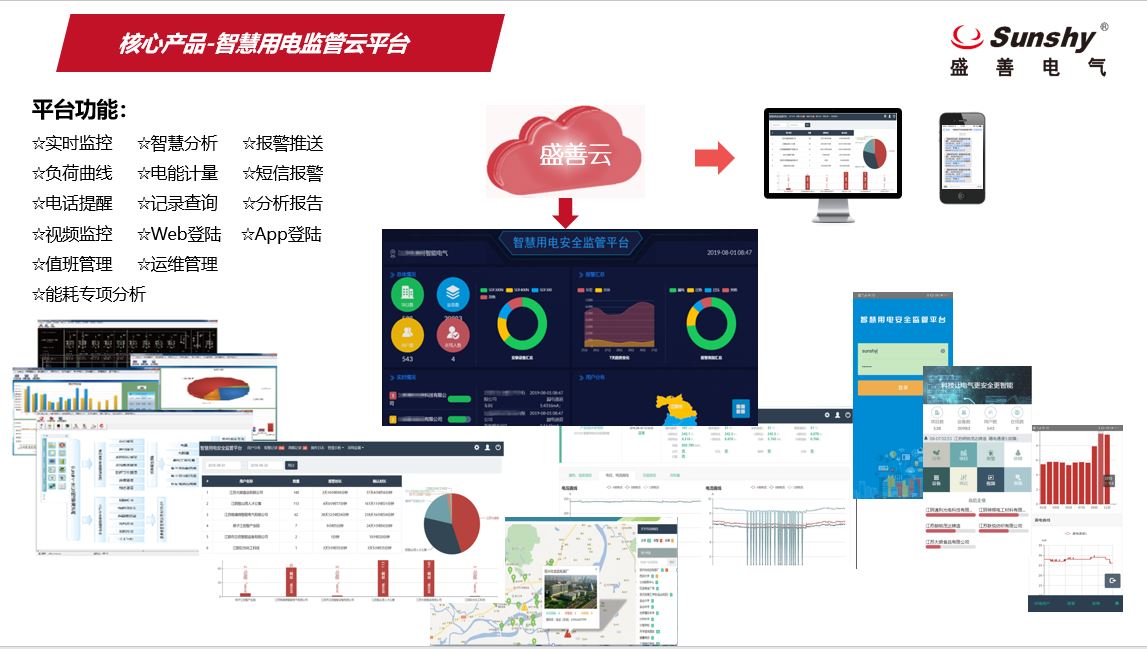

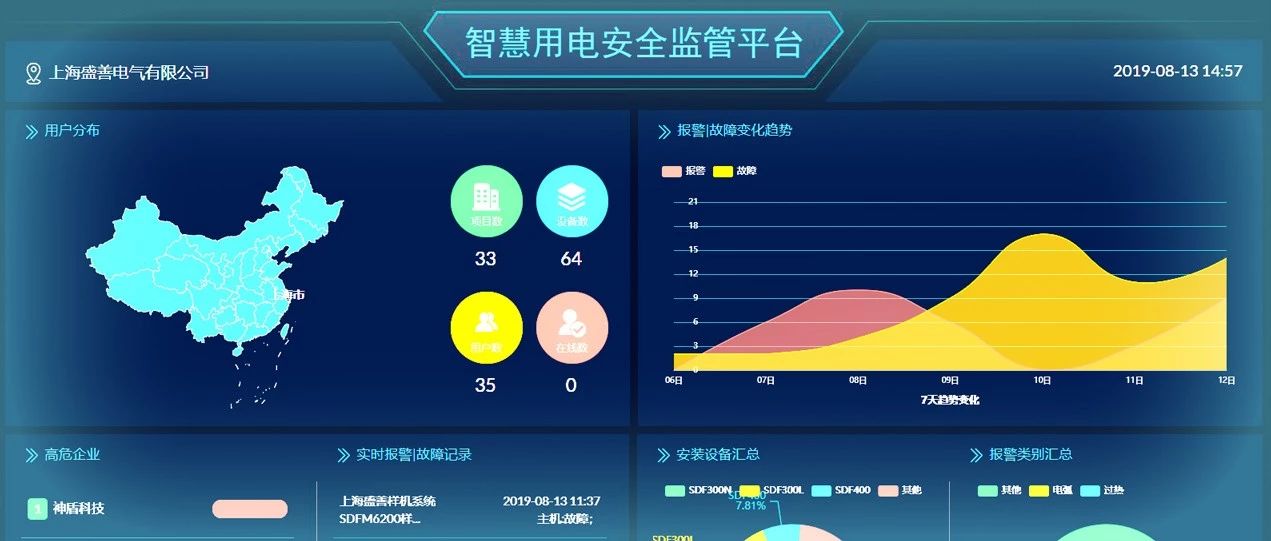

针对全国用电现状，为此设计了智慧用电安全监管平台。基于大数据的用电管理和电气火灾隐患治理系统，依托“互联网+云计算+大数据+移动互联”的先进技术。采用智能终端设备对用电回路进行不间断的数据采集、 跟踪及分析统计，将能耗数据和电气安全数据实时传送至平台，利用大数据将人防、技防、 物防高度融合，最终实现物联监控、智能管理、一键调度和分析预警。利用全时段、全角度监控用电设备，让“数据”说话。
银行智慧用电智能化改造方案 — 营业网点
五大用电类型各自总配电箱
在总配电箱的空开下端加装三相智慧用电监控加装SDF300,用于监测三相总出线回路中漏电、温度、电流、电压、功率、柜内防雷器（浪涌保护器）的状态，计量回路的有功电能 , 并通过自带的NB-IoT无线通讯将数据实时传输至统一的云端平台；实时监测配电箱运行状态，实现过载、欠压、过压；漏电、温度等实时报警。
五大用电类型各负载回路 （如：柜员办公电脑及附属设备、墙壁插座，大厅照明、点钞用电、大堂自助机、卷帘门、报警设施、门楣灯箱等单相用电设备）
此类配电箱的各单相负载回路，在回路空开下端加装故障电弧探测器SDF400,用于监测出线回路中故障电弧，漏电、温度，电流、电压、计量回路的电能 ,可根据设备运作情况远程联动智能开关控制用电回路的分断，自如控制用电，提高设备利用率，多方面保证设备的用电的安全性。
银行智慧用电智能化改造方案 — 营业网点
针对营业网点五大用电类型监测的设备实现分时分区用电的个性化配置和监测
基于各类型负载回路加装的智能终端，通过平台，根据银行对各类设备的运行时间的要求，在平台上设置对应的时间节点以及报警类型。从而起到对设备的个性化监测与报警。避免正常断电引起的报警。
“三相出线回路” 开关下端加装智慧用电监测装置（SDF300），独立监测所接负载的用电回路中是否存在漏电、温度偏高的线路危险，同时实时监测电流、电压、功率、频率、谐波和功率因素等电参量，计量电能，并实时监控设备是否存在过载、欠压、过压等故障，可根据设备运行情况远程通过手机或PC端联动智能开关进行用电回路的分断控制。“单相出线回路”开关下端加装故障电弧探测器（SDF400），实时监测用电回路中因环境、安装使用不规范等因素造成的故障电弧、漏电、超温等电气安全参数，并通过对回路的电流、电压、负载的监控，时刻监控线路的过载情况。可根据设备运行情况远程通过手机或PC端联动智能开关进行用电回路的分断控制。
以上终端设备的数据经设备内置的无线模块直接上传至云平台，加强各类配电箱以及负载用电回路电气火灾参数的监控。及时发现因线路或设施老化、接触不良等产生故障电弧、漏电从而导致的火灾，迅速定位，及时处置火灾风险。实现电力数据/安全运行数据实时远程监控分析，实现云平台统一集中管理，
银行智慧用电智能化改造方案 — 办公大楼/宿舍/培训学院
特色改造：集中区域电动自行车充电改造
此类场所，工作人员相对比较多且集中，需设定专用电动自行车充电区域，且对此部分设计独立的220V配电箱，根据《民用建筑电气设计标准 GB51348-2019》在配电箱总开关下端出线回路上安装电气防火限流式保护器SDF500, 通过此设备特色的短路保护功能，当区域内任何回路出现短路状况，可在150微秒内迅速限流，让短路瞬间无火花产生，不会点燃周边的易燃物，从而避免火灾的发生。同时实时监测电流、电压、功率、频率、谐波和功率因素等电参量，计量充电区域消耗的电能总和，并实时监控是否存在过载、欠压、过压等故障, 通过装置自带的NB-IoT无线通讯进行数据的实时传输。多维度确保充电区域用电的安全性。
针对各充电回路，安装双位式智能电动自行车充电防火插座（SDF108),通过设备上二维码，进行自主微信扫码充电，在进行充电过程中可通过微信小程序实时远程关注电瓶车的充电状态，在充电过程中出现的欠压、过压、过载、漏电、过充、短路等故障信息，智能防火插座为自主进行断电处理，不影响其他负载回路的正常使用，管理部门可通过PC端对区域内各充电插座进行实时监控与能耗数据统计。
银行智慧用电智能化改造方案 — 自助银行
自助银行配电箱—-照明插座用电、空调用电、ATM用电、联动回路（机房照明）、其他用电（UPS电源/摄像机/探头等）
定时回路监测（如自助大厅照明、室外灯箱）
在此类负载回路空开下端加装故障电弧探测器（并在探测器下端串入智能开关），用于监测出线回路中故障电弧，漏电、温度，电流、电压、计量回路的电能。
通过故障电弧探测器的对用电回路电压值的监控，确定对应设备用电回路的工作状态。
24小时用电回路（如ATM机用电、空调用电、其他用电）以及联动回路
在此类负载回路空开下端加装三相智慧用电监控加装SDF300,用于监测三相总出线回路中漏电、温度、电流、电压、功率、柜内防雷器（浪涌保护器）的状态，计量回路的有功电能 ；
通过SDF300开关量的采集功能实时监测用电回路断路器的工作状态，确保一旦发生市电断电，能够及时发送预警信息
1、与国内主流的云服务商合作建立云数据中心，配合用户侧系统形成了完备的数据总线，多维度，进行服务优化，提升数据的时效性和系统效率
2、建立集中式监管中心，实现24小时不间断对用户的用电情况进行集中管理，对电气异常数据进行分析预警，及时发现故障隐患，运用多种方式进行报告，保障用电安全。
3、分级管理，为职能部门以及银行的各级管理人员提供重要的电气火灾综合治理的可靠数据，实现对原有电气设备的智能化升级改造的精确计量和智慧分析，实现对能耗的监管。
4、传统的银行用电运维，由于自动化水平不高导致故障往往是发生后进行补救和抢修，既影响用电可靠性也增加维修成本，智慧用电监管，可实时监测设备状态，预先发现故障，从而提升管理水平和相应速度。
1、实时监控电气线路运行电力参数以及电气安全参数(如：漏电、温度、故障电弧、电流、电压等），实现早早期迅速发现电气安全隐患，将电气火灾扼杀在萌芽中。
2、基于系统平台，为银行提供制度化、流程化的电气火灾综合治理平台与风险评价指标体系。
3、通过系统对电气回路的能耗数据精确分析，为银行提供能耗管理与实时电费账单统计、分析与查询功能。从而实现节能减排的目标，提升智慧用电安全管理水平。
