据统计，2019年1至12月全国火灾事故大数据：共接报火灾23.3万起，亡1335人，伤837人，直接财产损失36.12亿元。电气火灾占52%。
通过对近五年来各类加油站电气火灾事故分析发现，主要电气故障有电线短路、过负荷用电、接触不良、散热不良、雷电和静电引起的火花、电力线路或电器设备设计安装或运行维护不当等几种原因导致事故发生。占比分别为：电线短路，约48%；接触不良，约15%；电气设备老化，约12%；电气设备质量差，约11%；违规操作，约8%；超负荷用电，约6%。
2000年10月23日深夜，山西临夏公路的某石油公司加油站，零点30分，配电间内浓烟四冒，伴随着噼啪声火星四处乱溅。
事故结论获知，由于广告牌射灯底座电源线被雨淋湿从而导致电线短路引起配电箱电线胶皮烧毁。
1999年8月10日，某加油站发生特大油罐爆炸事故，死亡7人，10人重伤。
事故结论获知：是由于加油机内防爆继电器安装不规范，继电器内一根相线的绝缘包皮破损发生漏电，引燃加油机内、地沟内的爆炸性混合气体引起爆炸，经地沟传至地下室的爆炸性气体同时爆炸，造成加油站及毗邻的建筑物倒塌，并引发火灾。
智慧用电安全监管平台是盛善电气基于窄带物联网通信NB-IoT、大数据云平台、智慧分析技术，通过电气安全监测设备，将电气安全隐患的关键参数（漏电、温度、电弧、短路…）和电力运行参数（电压、电流、功率、谐波、电力质量、电能计量等）,以及设备运行状态、预警和故障状态，通过物联网通信传输到云平台，实现电气安全隐患智能管理、远程监控、智慧分析等，用户通过Web和App方式接入应用，实现先进的智慧电气安全防控预警、智慧分析和值班运维管理等主动防控式管理。

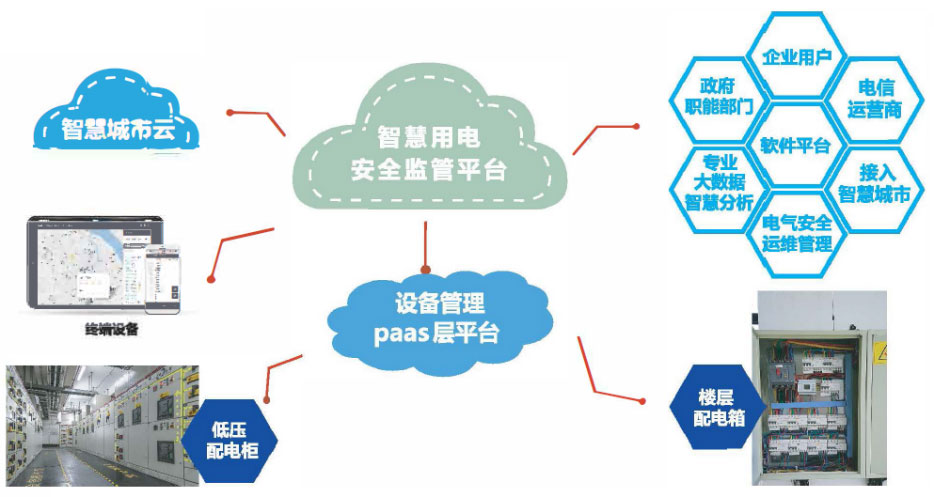

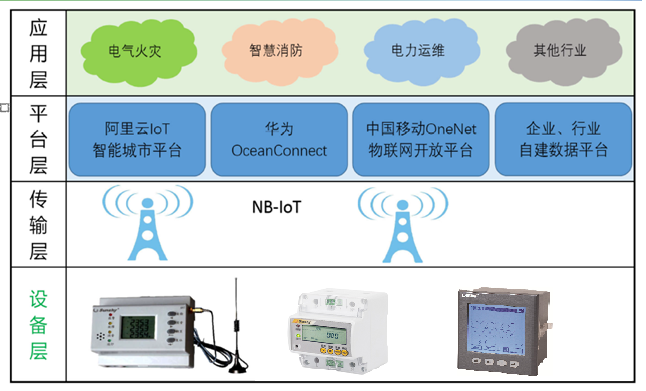

如下图例：系统结构图
| IEC870（1—4） | 《远动设备及系统》 |
| GB/T 12505 GB/T 9386- 1988 GB/T 14394-1993 GB/T 12504-1990 GB/T50314-2000 GB50051-95 GB50054-95 GB14287.1-2014 GB14287.2-2014 GB14287.3-2014 GB14287.4-2014 GB/T26875.1-2011 | 《计算机软件配置管理计划规范》 《计算机软件测试文件编制规范》 《计算机软件可靠性和可维护性》 《计算机软件质量保证计划规范》 《智能建筑设计标准》 《供配电系统设计规范》 《低压配电设计规范》 《电气火灾监控系统》 《剩余电流式电气火灾监控探测器》 《测温式电气火灾监控探测器》 《故障电弧探测器》 《用户信息传输装置》 |
| DL/T 634-1997 DL/T 13729-92 DL 5003-91 | 《基本远动任务配套标准》 《远动终端通用技术条件》 《电力系统调度自动化设计技术规程》 |
1、动力配电箱三相回路的总回路改造：在总开关下方加装智慧用电监测装置（SDF300），用于监测总出回路是否存在漏电、温度偏高的线路危险，同时实时监测电流、电压、功率、频率、谐波和功率因素等电参量，计量电能，并实时监控设备是否存在过载、欠压、过压等故障, 通过采集柜内防雷器（浪涌保护器）的状态，判断防雷器性能是否正常，以上参数通过装置自带的NB-IoT无线通讯进行数据的实时传输。加强对动力柜（箱）电气火灾参数的总控，使其能随时保持正常运行。
2、动力箱配电箱各出线回路改造：“三相出线回路” 开关下端加装智慧用电监测装置（SDF300），独立监测所接负载的用电回路中的漏电、温度的电气安全数据，同时独立计量此负载的用电能耗。“单相出线回路”开关下端加装故障电弧探测器（SDF400），实时监测用电回路中因环境、安装使用不规范等因素造成的故障电弧、漏电、超温等电气安全参数，并通过对回路的电流、电压、负载的监控，时刻监控线路的过载情况。可根据设备运作情况远程控制用电回路的分合，精准分析负载的能耗以及利用率，利于延长设备的使用寿命，便于后期的运维管理，多方面保证设备的用电的安全性。
3、动力箱中后接负载处于易爆危险区域或重点单相设施改造：在此类回路开关下端加装电气防火限流式保护器SDF500，在短路的瞬间150微秒内限流，短路处无火花产生，避免因短路瞬间造成的火花点燃周边易燃物质而造成的火灾。同时还可以对漏电、超温、过载、过压等故障进行报警输出，给危险区域以及对用电安全要求极高的区域做到了全面保护。
1、照明配电箱三相回路的总回路改造：总开关下端加装智慧用电监测装置（SDF300），用于监测总回路中电气消防参数（漏电电 流、温度）、电力参数（如：电流、电压、功率、频率和功率因素等电参量）、计量回路中的有功电能及无功电能 ,以及防雷器（浪涌保护器）的状态，并通过装置自带的NB-IoT无线通讯进行数据的实时传输。便于为加油站能耗数据分析提供有效、准确的数据。
2、照明配电箱各分回路改造：根据加油站照明回路的特性（如罩棚上的照明设备离地距离高，不便于线路检修），在各单相出线回路的开关下端，均独立加装故障电弧探测器（SDF400），用于监测单相用电回路中的故障电弧、漏电、温度的电气安全数据。通过对回路的电流、电压、负载的监控，时刻监控线路的过载情况，以便及时发现因线路或设施老化、接触不良、使用不规范等产生故障电弧、漏电从而导致的火灾，迅速定位，并可根据实际情况远程控制用电回路的分断，迅速切断危险源，从而多方面保证设备的用电的安全性。
1、各区的配电总箱总回路改造：根据此次部分的用电特性，负载类型繁多，在各区的配电总箱的总开关下方，加装智慧用电监测装置（SDF300），用于监测区域总回路中电气消防参数（漏电电 流、温度）、电力参数（如：电流、电压、功率、频率和功率因素等电参量）、计量回路中的有功电能及无功电能 ,以及防雷器（浪涌保护器）的状态，并通过装置自带的NB-IoT无线通讯进行数据的实时传输。便于为加油站能耗数据分析提供有效、准确的数据。
2、各区域PZ30终端组合式配电箱（特别是照明插座回路），均需独立加装智慧用电模块（SDF120），用于对各个单相用电回路独立实时监控回路中的故障电弧、漏电、温度等电气安全数据。同时完成对线路中过载、过压、欠压等的报警，在故障产生时可实现远程控制各回路的分断情况，不影响其他用电回路的正常使用。以便及时发现因线路或设施老化、接触不良等产生故障电弧、漏电从而导致的火灾，迅速定位，及时处置火灾风险。
A、在终端箱的总空开下方做第一级保护，加装智慧用电监测装置（SDF300），专门用于监测总进线回路中电流、电压、功率、频率和功率因素等，并计量回路中的有功电能及无功电能 , 实时监控整库房的用电状态以及能耗数据，并通过装置的NB-IoT无线通讯进行数据的实时传输。
B、在终端箱的各分回路的开关下方做第二级保护特色保护，电气防火限流式保护器SDF500,通过此设备特色的短路保护功能，在150微秒内迅速限流，让短路瞬间无火花产生，不会点燃周边的易燃物，从而避免火灾的发生。同时采集回路中漏电、温度、电流、电压、功率等参数，来迅速判断线路是否有过载、接触不良等故障，并在发生故障是断开回路，多维度确保仓库的安全性。
在指定区域设定专用电动自行车充电区域，且对此部分设计独立的220V配电箱，根据《民用建筑电气设计标准 GB51348-2019》在配电箱总开关下端出线回路上安装电气防火限流式保护器SDF500, 通过此设备特色的短路保护功能，当区域内任何回路出现短路状况，可在150微秒内迅速限流，让短路瞬间无火花产生，不会点燃周边的易燃物，从而避免火灾的发生。同时实时监测电流、电压、功率、频率、谐波和功率因素等电参量，计量充电区域消耗的电能总和，并实时监控是否存在过载、欠压、过压等故障, 通过装置自带的NB-IoT无线通讯进行数据的实时传输。多维度确保充电区域用电的安全性。
针对各充电回路，安装双位式智能电动自行车充电防火插座（SDF108),通过设备上二维码，进行自主微信扫码充电，在进行充电过程中可通过微信小程序实时远程关注电瓶车的充电状态，在充电过程中出现的欠压、过压、过载、漏电、过充、短路等故障信息，智能防火插座为自主进行断电处理，不影响其他负载回路的正常使用，管理部门可通过PC端对区域内各充电插座进行实时监控与能耗数据统计。

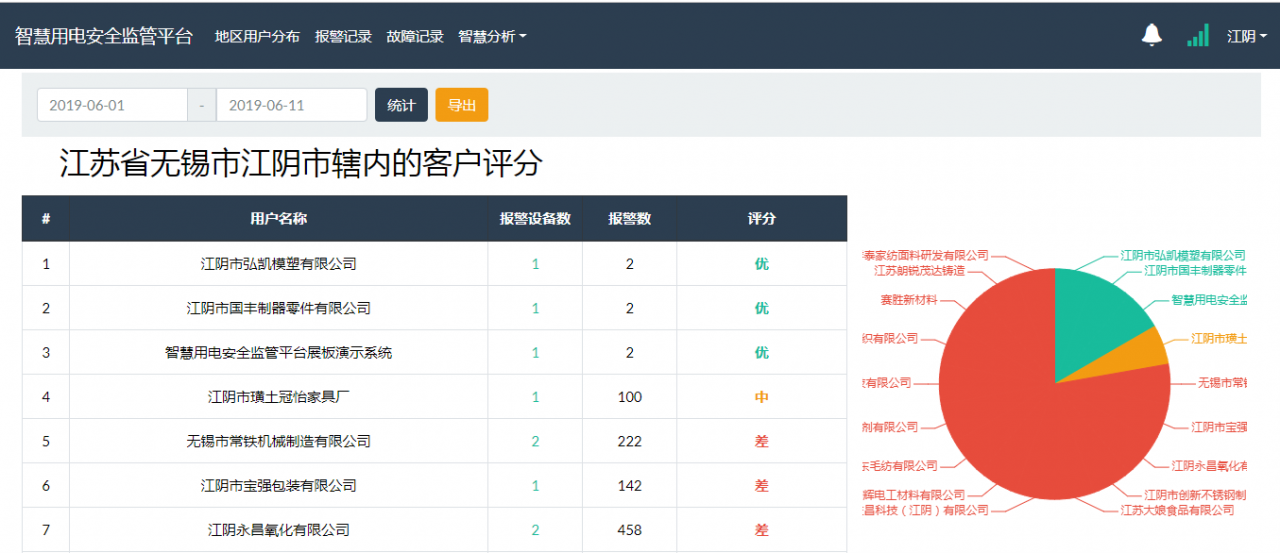

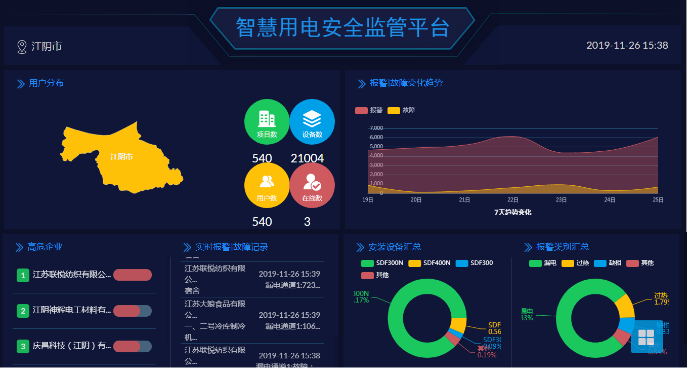

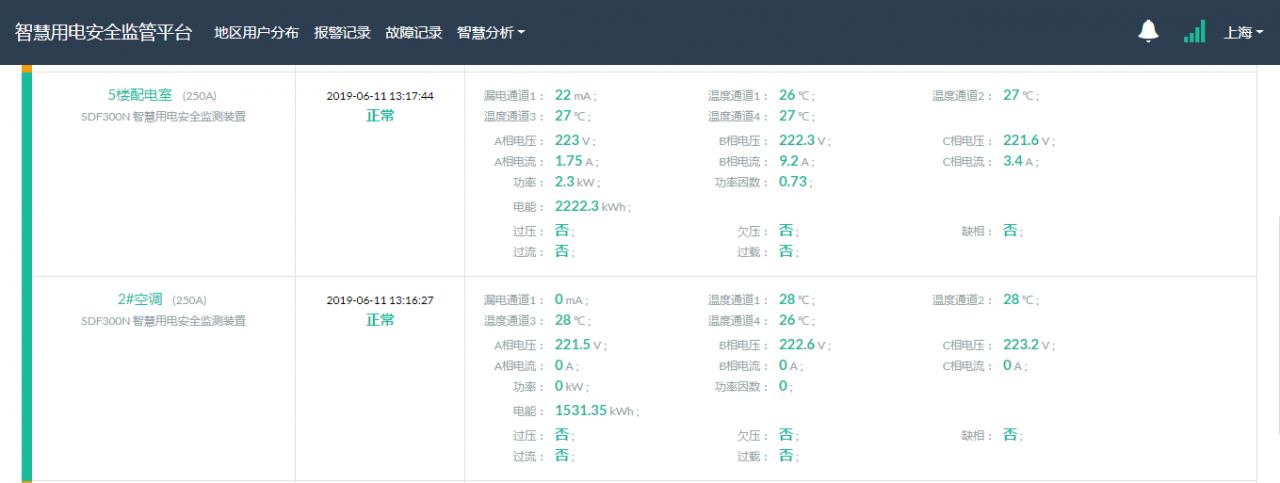

电安全为平台账户进入后呈现的首页内容。本功能模块内容包括“地区用户分布”、“报警记录”、“故障记录”、“智慧分析”、“用户评分”等模块具体如下图所示：

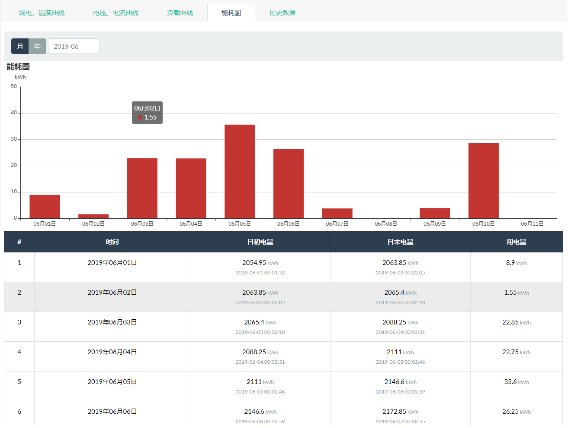

本功能模块内容包括“本月及年度能耗概况”、“分项能耗占比统计”、“分区域或机构部门能耗占比、“实时总能耗曲线”。用户可以快速设定要进行能耗监控的区域、机构或回路进行在未来某个时期的能耗总量、能耗占比和周期性能耗曲线进行监测，方便用户对能耗异常情况进行跟踪分析

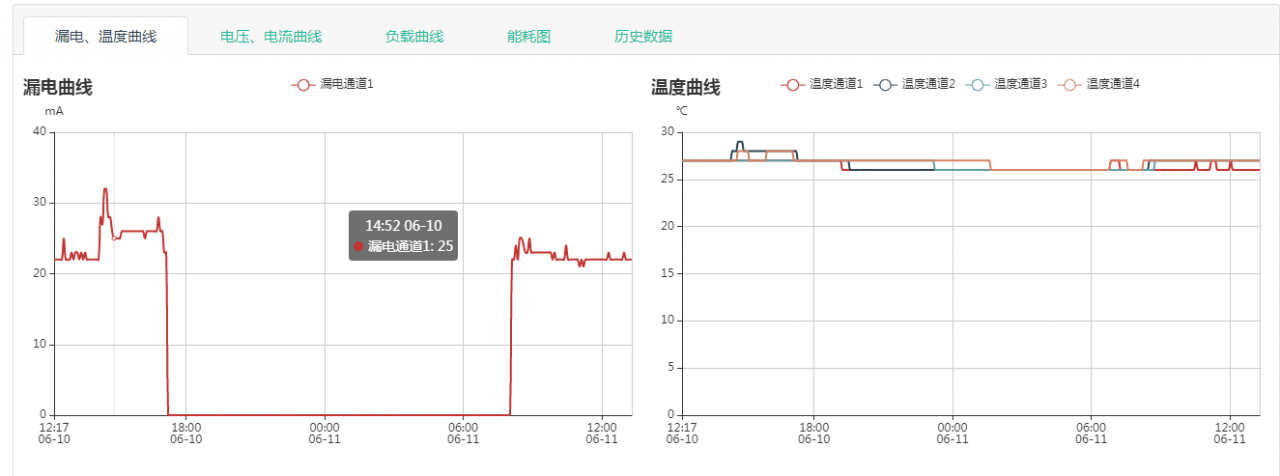

通过本功能模块，用户可以快速按区域、机构或回路进行历史的能耗数据、能耗明细、电流数据、安全用电数据或系统其他数据查询，方便用户对能耗数据进行统计分析与管理。具体如下图所示，数据查询模块：
