社会现状

自来水厂是城市的命脉，它的安全运转事关千家万户、国计民生、政府信誉。作为国家一类要害部门，对国家安危和全市安全起决定作用，是能耗综合监管重点单位，也是消防重点单位。

事件案例：

2010年3月21日，浙江平湖市古横桥自来水厂配电房火灾

事故原因：配电设备长时间超负荷工作加之配电柜内元器件、线路老化

火灾损失：造成平湖市区和部分乡镇10万多户居民停水。

2010年5月26日，上海市自来水市南有限公司办公楼火灾

事故原因：预估是办公室内线路老化

火灾损失：一女子呼吸道有吸入性灼伤。部分财产遭到严重损失。

2017年5月3日，盐城大丰水厂火灾

事故原因：院内监控设备线路问题引起

火灾损失：无人员损伤，国家财产严重受损，社会影响巨大

2014年12月5日，印度洋岛国马尔代夫首都马累一座海水淡化处理厂火灾

事故原因：因电缆和配电盘负荷过载

火灾损失：制水设备受损，导致全城逾10万人遭遇“水荒”

系统概述

智慧用电安全监管平台是盛善电气基于窄带物联网通信NB-IoT、大数据云平台、智慧分析技术，通过电气安全监测设备，将电气安全隐患的关键参数（漏电、温度、电弧、短路…）和电力运行参数（电压、电流、功率、谐波、电力质量、电能计量等）,以及设备运行状态、预警和故障状态，通过物联网通信传输到云平台，实现电气安全隐患智能管理、远程监控、智慧分析等，用户通过Web和App方式接入应用，实现先进的智慧电气安全防控预警、智慧分析和值班运维管理等主动防控式管理。

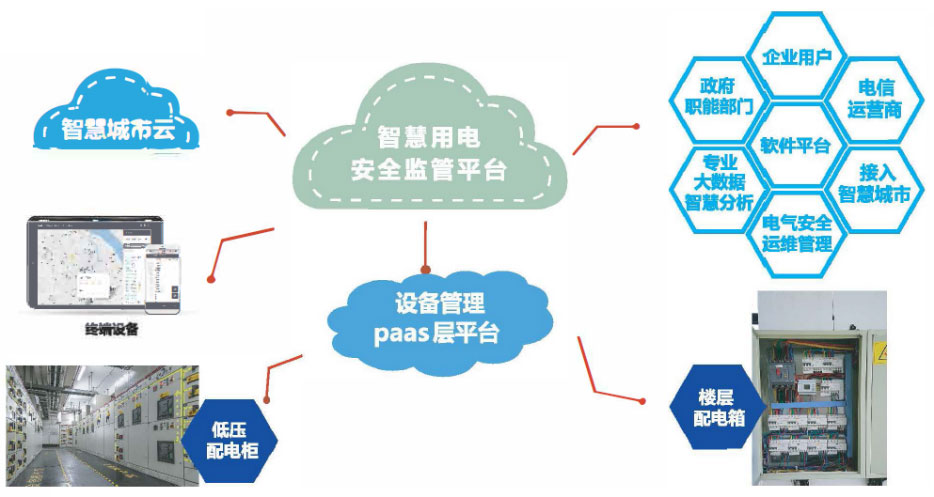

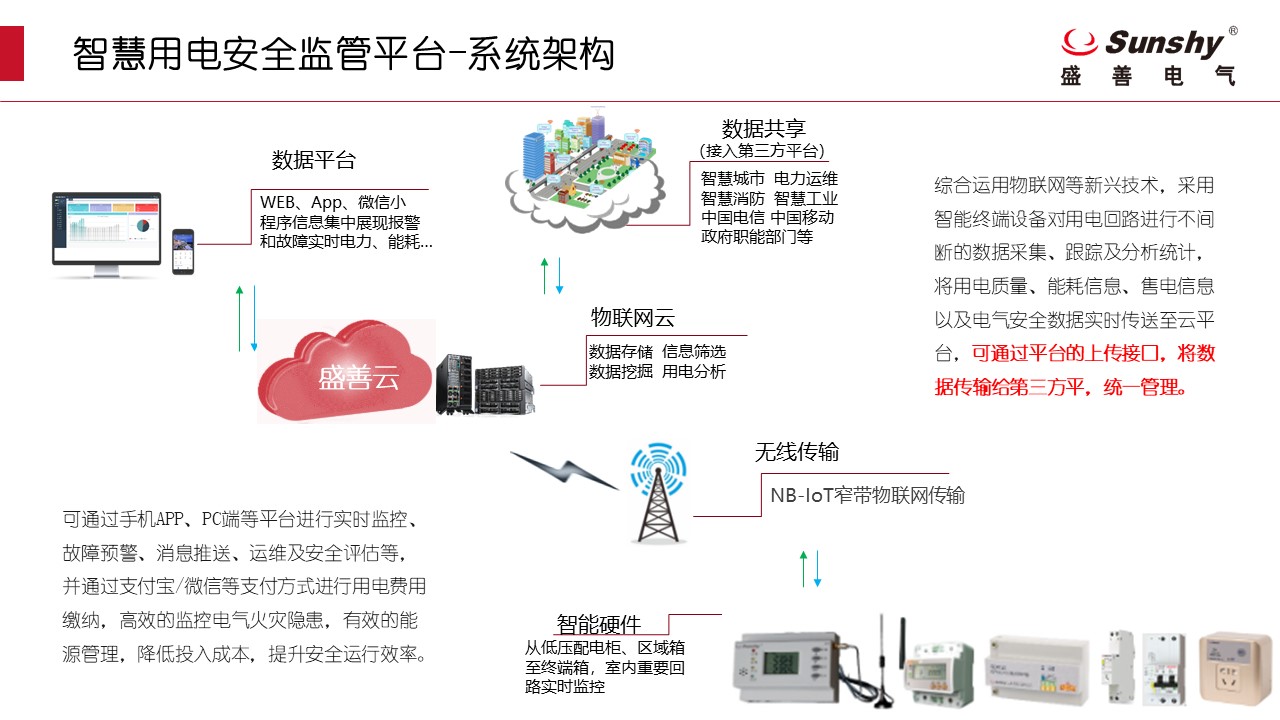

如下图例：系统结构图

设计标准

国际标准：

IEC870（1—4）

《远动设备及系统》

国家标准：

GB/T 12505 GB/T 9386- 1988 GB/T 14394-1993 GB/T 12504-1990 GB/T50314-2000 GB50051-95 GB50054-95 GB14287.1-2014 GB14287.2-2014 GB14287.3-2014 GB14287.4-2014 GB/T26875.1-2011

《计算机软件配置管理计划规范》 《计算机软件测试文件编制规范》 《计算机软件可靠性和可维护性》 《计算机软件质量保证计划规范》 《智能建筑设计标准》 《供配电系统设计规范》 《低压配电设计规范》 《电气火灾监控系统》 《剩余电流式电气火灾监控探测器》 《测温式电气火灾监控探测器》 《故障电弧探测器》 《用户信息传输装置》

行业标准：

DL/T 634-1997 DL/T 13729-92 DL  5003-91

《基本远动任务配套标准》 《远动终端通用技术条件》 《电力系统调度自动化设计技术规程》

系统结构

改造区域—自来水厂中心/区域控制室

此区域多为控制用电，设立区域配电箱，且多为单相用电设备，为弱电控制设备供电。

Ø针对区域配电箱

在配电箱总开关下方做第一级保护，加装电气综合监控装置SDF300，专门用于监测总进线回路中电流、电压、功率、频率和功率因素等，并计量回路中的有功电能及无功电能 ,以及防雷器（浪涌保护器）的状态，实时监控整配电回路的用电状态，并通过装置的NB-IoT无线通讯进行数据的实时传输。

Ø针对区域配电箱各出线回路

在各单相出线回路的开关下方做第二级保护，加装故障电弧探测器SDF400，监控各个出线回路的实时状态态。通过装置自带的无线通讯实时传输云平台。

A. 通过采集回路中故障电弧、漏电、温度、电流、电压、功率等参数，来判断出线回路的电气安全性，负载长期过载或回路发生故障电弧、漏电等故障时，能迅速定位，并处理。

B. 通过装置计量各用电回路的用电量，精准的分析区域能耗数据，有利于整个厂区的能耗管理。

改造区域—自来水厂特殊仓库

用于存储化学药品，极易引发恶性火灾事件。

Ø针对特殊仓库（存储化学药品等）

针对库房终端箱进行重点监控，及时发现故障并迅速切断电源，从而达到电气安全的保护。

A、在终端箱的总空开下方做第一级保护，加装电气综合监控装置SDF300，专门用于监测总进线回路中电流、电压、功率、频率和功率因素等，并计量回路中的有功电能及无功电能 , 实时监控整库房的用电状态以及能耗数据，并通过装置的NB-IoT无线通讯进行数据的实时传输。

B、在终端箱的照明回路的开关下方做第二级保护，加装故障电弧探测器SDF400，监控各照明回路的实时状态，通过采集回路中故障电弧、漏电、温度、电流、电压、功率等参数，来迅速判断线路是否有过载、接触不良等故障，并在发生故障是断开回路，确保仓库的安全性。

C、在终端箱的插座回路的开关下方做第三级保护，加装电气防火限流式保护器SDF510,

通过此设备特色的短路保护功能，在150微秒内迅速限流，让短路瞬间无火花产生，不会点燃周边的易燃物，从而避免火灾的发生。

技术特点

1、实时监控电气线路运行电力参数以及电气安全参数(如：电流、电压、漏电、温度、故障电弧、过负荷、短路等），实现早早期迅速发现电气安全隐患，将电气火灾扼杀在萌芽中。

2、基于系统平台，为管理部门提供制度化、流程化的电气火灾综合治理平台与风险评价指标体系。

3、通过系统对电气回路的能耗数据精确分析，为管理部门提供能耗管理与实时电费账单统计、分析与查询功能。从而实现节能减排的目标，提升智慧用电安全管理水平。

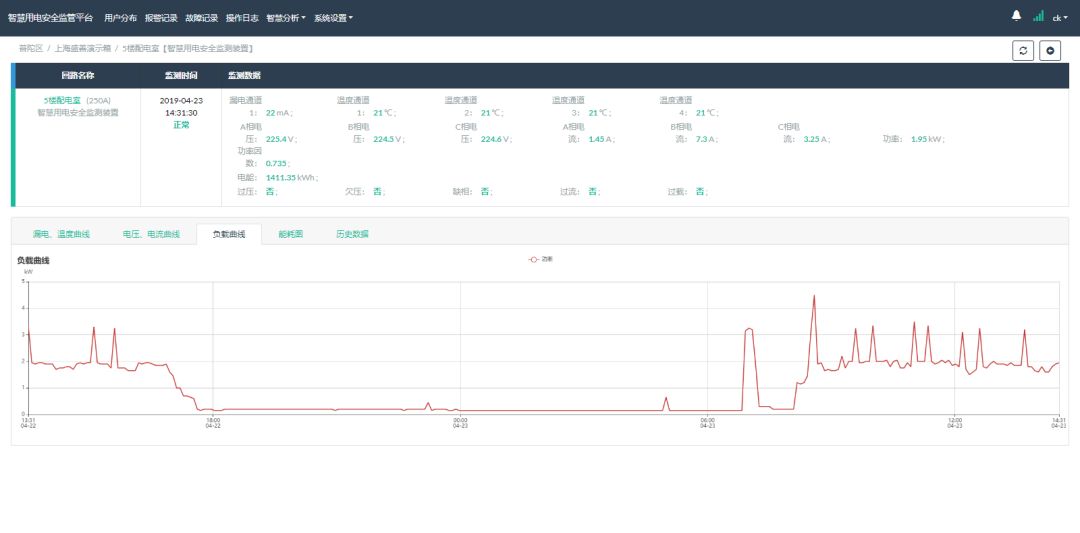

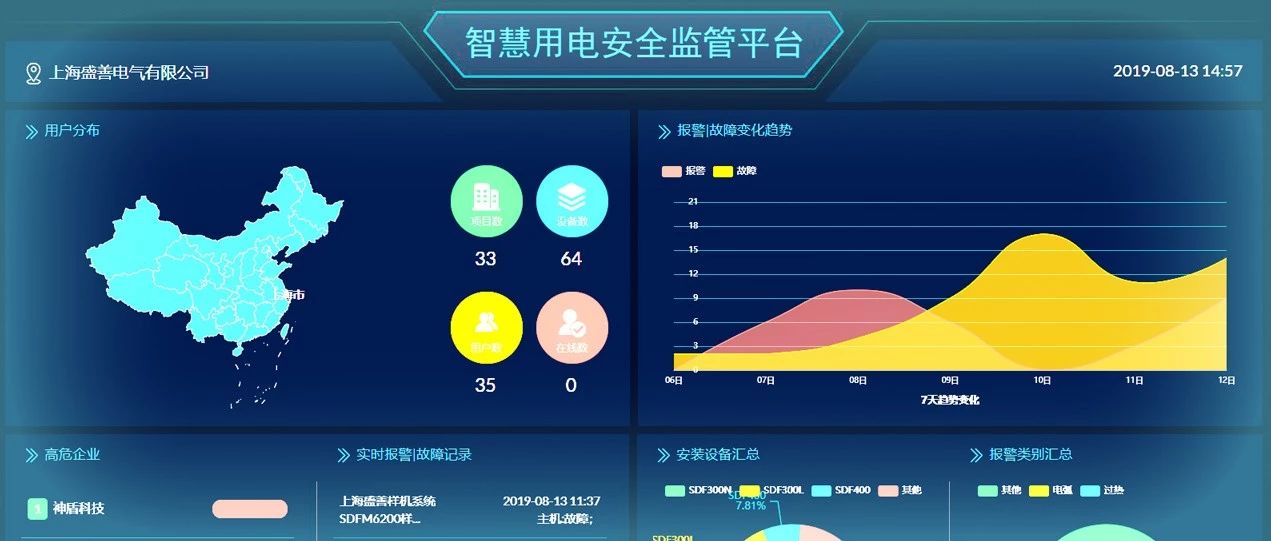

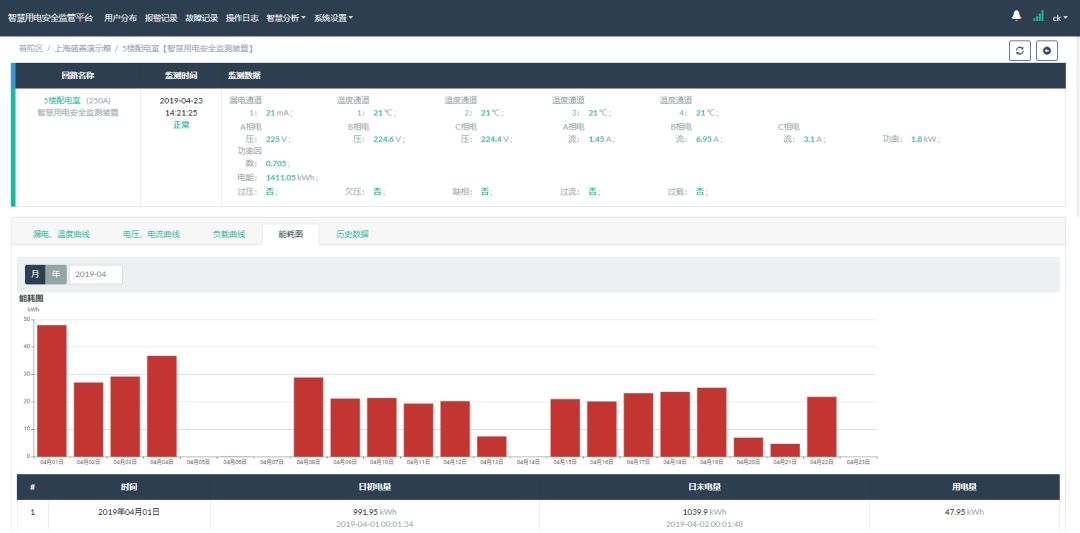

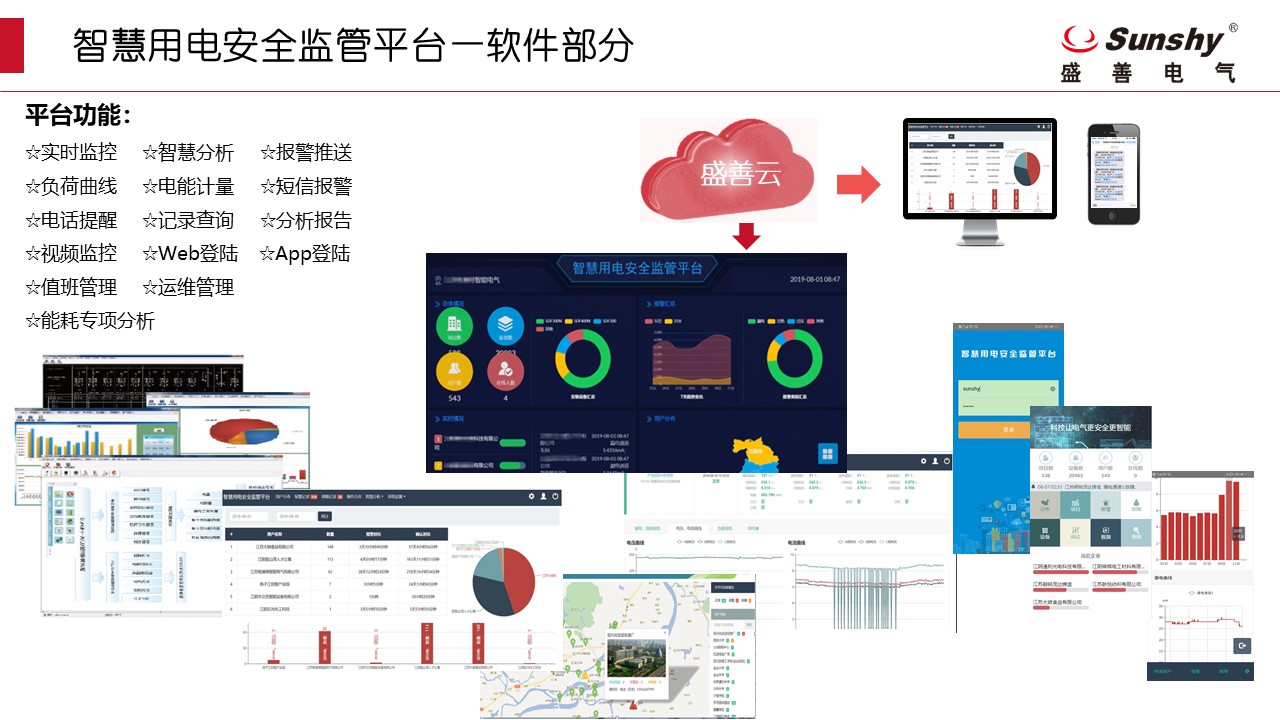

功能展示

1、实时监控电气线路运行电力参数以及电气安全参数(如：漏电、温度、故障电弧、电流、电压等），实现早早期迅速发现电气安全隐患，将电气火灾扼杀在萌芽中。

2、基于系统平台，为管理部门提供制度化、流程化的电气火灾综合治理平台与风险评价指标体系。

3、通过系统对电气回路的能耗数据精确分析，为管理部门提供能耗管理与实时电费账单统计、分析与查询功能。从而实现节能减排的目标，提升智慧用电安全管理水平。
